一、概述
KJ、KM、KL系列單線遞進式分配器，適用于潤滑點密集、耗脂量不同，給油頻繁單線集中潤滑系統中，組成子母式分配系統實現分區控制進行潤滑的場合。
KJ、KM、KL系列單線遞進式分配器，它由中碳合金結構鋼制造的供給體、端部體和3～8片根據設計需要所確定的給油量和出油口數的中間體組合而成。分配器的正常出口設置于分配器的兩側面，在上面還設置有預備出口，各中間體的出油口內均裝有止回閥，能徹底防止因潤滑點背壓作用而產生潤滑脂的逆流，保證了各出油口的給油量定量、準確。
|
|
|
| 二、技術參數 |
|
型式 |
KJ |
活塞種類 |
5T |
5S |
10T |
10S |
15T |
15S |
10T |
給油量ml/循環 |
0.082 |
0.164 |
0.164 |
0.328 |
0.246 |
0.492 |
0.164 |
出油口數 |
2 |
1 |
2 |
1 |
2 |
1 |
2 |
最高壓力 |
14Mpa 7Mpa |
型式 |
KM |
活塞種類 |
10S |
15T |
15S |
20T |
20S |
25T |
25S |
30T |
30S |
35T |
35S |
給油量ml/循環 |
0.328 |
0.246 |
0.492 |
0.328 |
0.656 |
0.413 |
0.820 |
0.492 |
0.984 |
0.574 |
1.148 |
出油口數 |
1 |
2 |
1 |
2 |
1 |
2 |
1 |
2 |
1 |
2 |
1 |
最高壓力 |
21Mpa 10Mpa |
型式 |
KL |
活塞種類 |
25T |
25S |
50T |
50S |
75T |
75S |
100T |
100S |
125T |
125S |
150T |
150S |
給油量ml/循環 |
0.410 |
0.820 |
0.820 |
1.640 |
1.230 |
2.460 |
1.640 |
3.280 |
2.050 |
4.100 |
2.460 |
4.920 |
出油口數 |
2 |
1 |
2 |
1 |
2 |
1 |
2 |
1 |
2 |
1 |
2 |
1 |
最高壓力 |
21Mpa 10Mpa |
|
適用介質為錐入度不低于265（25℃，150g）1/10mm的潤滑脂或粘度等級大于N120的潤滑油：
適用環境溫度為-10℃～80℃。 |
| |
| 三、動作說明 |
| 1、通過潤滑泵加壓送出的潤滑劑，經供給口流入按圖示箭頭方向分別推動活塞A、B、C 動作。此時活塞A、B左腔在油壓的作用下處在右位不動，活塞C右腔進入壓力，油開始向左移動。 |
|
| 2、流入的潤滑劑推動活塞C向左移動，左腔的潤滑劑壓向NO.1吐出口經外部配管送向潤滑點。當活塞C運動至左極限時活塞B右腔開始進入潤滑劑。 |
|
| 3、流入的潤滑劑推動活塞B向左移動，左腔的潤滑劑壓向NO.2吐出口經外部配管送向潤滑點。當活塞B運動至左極限時活塞A 右腔開始進入潤滑劑。 |
|
| 4、流入的潤滑劑推動活塞A向左移動、左腔的潤滑劑壓向NO.3吐出口經外部配管送向潤滑點。當活塞A運動至左極限時活塞C右腔開始進入潤滑劑。 |
|
5、流入的潤滑劑推動活塞C向右移動、右腔的潤滑劑壓向NO.4吐出口經外部配管送向潤滑點。當活塞C運動至右極限時活塞B左腔開始進入潤滑劑。
|
|
6、流入的潤滑劑推動活塞B向右運動、右腔的潤滑劑壓向NO.5吐出口，經外部配管送向潤滑點。當活塞B移動到至右極限時活塞A左腔開始進入潤滑劑。
|
|
| 7、流入的潤滑劑推動活塞A 向右運動、右腔的潤滑劑壓向NO.6吐出口，經外部配管送向潤滑點。當活塞A移動到至右極限時返回到初始1狀態，繼續重復上述動作。 |
|
|
| |

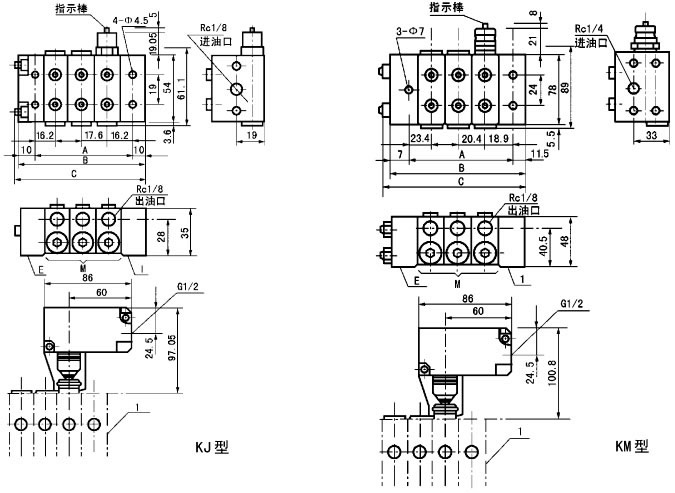

| 四、外形尺寸 |
 |
|
KJ-＊不帶循環指示器和循環開關時尺寸參數表 |
形式 |
組合片數 |
A |
B |
C |
供給口徑 |
吐出口徑 |
最大吐出口數 |
重量kg |
L |
M |
E |
KJ-3 |
1 |
3 |
1 |
67.6 |
87.6 |
91.1 |
Rc1/8 |
Rc1/8 |
6 |
1.3 |
KJ-4 |
1 |
4 |
1 |
85.2 |
105.2 |
108.7 |
8 |
1.5 |
KJ-5 |
1 |
5 |
1 |
102.8 |
122.8 |
126.3 |
10 |
1.8 |
KJ-6 |
1 |
6 |
1 |
120.4 |
140.4 |
143.9 |
12 |
2.0 |
KJ-7 |
1 |
7 |
1 |
138 |
158 |
161.5 |
14 |
2.3 |
KJ-8 |
1 |
8 |
1 |
155.6 |
175.6 |
179.1 |
16 |
2.5 |
|
| |
KM-＊不帶循環指示器和循環開關時尺寸參數表 |
形式 |
組合片數 |
A |
B |
C |
供給口徑 |
吐出口徑 |
最大吐出口數 |
重量kg |
L |
M |
E |
KM-3 |
1 |
3 |
1 |
83.1 |
101.1 |
112 |
Rc1/8 |
Rc1/8 |
6 |
2.9 |
KM-4 |
1 |
4 |
1 |
103.5 |
122 |
133 |
8 |
3.5 |
KM-5 |
1 |
5 |
1 |
123.9 |
142.4 |
153 |
10 |
4.0 |
KM-6 |
1 |
6 |
1 |
144.3 |
162.8 |
173 |
12 |
4.6 |
KM-7 |
1 |
7 |
1 |
164.7 |
183.2 |
194 |
14 |
5.2 |
KM-8 |
1 |
8 |
1 |
185.1 |
203.6 |
214 |
16 |
5.7 |
|
| |

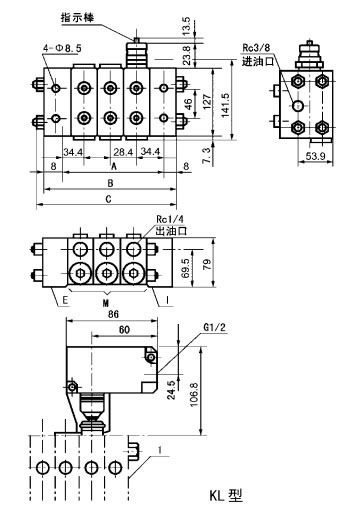

KL-＊不帶循環指示器和循環開關時尺寸參數表 |
形式 |
組合片數 |
A |
B |
C |
供給口徑 |
吐出口徑 |
最大吐出口數 |
重量kg |
L |
M |
E |
KL-3 |
1 |
3 |
1 |
125.6 |
141.6 |
168 |
Rc3/8 |
Rc1/4 |
6 |
11.1 |
KL-4 |
1 |
4 |
1 |
154 |
170 |
196 |
8 |
13.3 |
KL-5 |
1 |
5 |
1 |
182.4 |
198.4 |
225 |
10 |
15.5 |
KL-6 |
1 |
6 |
1 |
210.8 |
226.8 |
253 |
12 |
17.7 |
KL-7 |
1 |
7 |
1 |
239.2 |
255.2 |
282 |
14 |
19.9 |
KL-8 |
1 |
8 |
1 |
267.6 |
283.6 |
310 |
16 |
22.1 |
|
| |

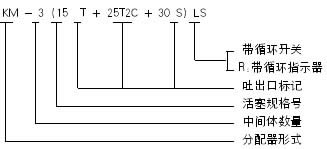

| 五、型號說明 |
 |
| |
六、超壓指示器
安裝于分配器的預備出口，當潤滑點或管路阻塞時，壓力升高超過規定值時，指示器外部稍伸出。通過系統發出的故障信號，現場查找指示器有否伸出就可直接查到所阻塞的部位。 |
|
七、溢流指示器
安裝于環境惡劣易發生阻塞部位的各分配器預備出口上，當潤滑點或管路阻塞時，壓力異常升高超過規定值時，分配器被阻塞點的所供脂從溢流口向外溢出，經查看溢流點即為被阻塞的故障點。
只適用于連續作業部位，不許影響其它分配器動作的場合。

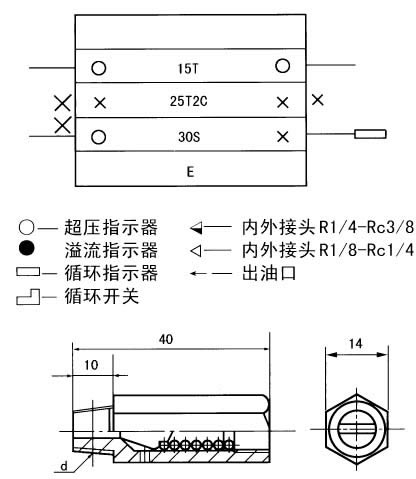

吐出口標記說明：
T：為基本標準型，有二個出口分別從中
間體二側出油。
S：只有一個出口（T 型二出口相通），油
量是T 型的二倍，左側或右側出油均可。
LC：沒有左出口，從進油方向看左側出口
與鄰接的后一片出口合并油量。
RC：沒有右出口，從進油方向看右側出口
與鄰接的后一片出口合并油量。
2C：沒有出口，左右出口均與鄰接的后一
片出口合并油量。 |
| |
八、訂貨須知
訂貨時用完整的型號訂購并提供聯接示意圖。
例：KM-3(15T+25T2C+30S)R |
 |
| |
| |
