YZF-L4型壓力操縱閥(20MPa)

一、使用條件
YZF-L4型壓力操縱閥，是一種利用壓差信號通過機械傳動轉化為電信號的發訊裝置。用于電動終端式干油集中潤滑系統中，安裝于兩條供油主管的末端，當主管供油時的末端壓力超過該閥的設定壓力時，該閥動作向電控柜發出信號，由電磁換向閥實現兩條供油主管的交替供油，該閥發送信號正確，可靠，設定壓力可以調整。

二、技術參數

型號		公稱壓力Mpa	調定壓力Mpa	壓力調整范圍Mpa	損失量ml	重量kg
標準型號	原型號
YZF-L4	PV-2E	20	4	3-6	1.5	8.2

　使用介質為錐入度265～385（25℃，150g）1/10mm的潤滑脂（NLGI0#-2#）的潤滑脂。

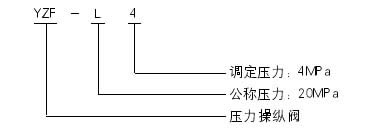

三、型號說明

四、外形尺寸

五、使用說明
1、安裝在終端式系統的二條供油主管末端。
2、壓力操縱閥之后應再安裝一個分配器，使閥內的潤滑脂得到更新。
3、閥后的分配器從閥體的壓力表接口處加裝內接頭和三通引出。
4、調整螺絲右旋設定壓力調低，左旋調高。
