一、概 述
ZYP型液壓自動換向閥是我廠吸收國外先進技術、在同類產品DR4-5基礎上自行研制開發的新一代產品，它廣泛適用于冶金、化工、電力、水泥機械、建材機械、港口機械雙線干油集中潤滑系統中，尤其適用于冶金行業快速離檢干油潤滑系統、水泥機械環式潤滑系統中。具有結構緊湊、體積小、重量輕、外型美觀、操作方便、換向穩定、壓力波動值小、使用壓力等級高、性能可靠、壓力直觀、換向壓力可調等優點，代替了國內20Mpa、40Mpa液壓換向閥、二位四通電磁閥、三位四通電磁閥，以及末端必需配備的壓力操縱閥、壓差開關、電氣管線配置等元件，組成干油潤滑系統，從而減少了系統故障、降低了投資成本。本閥可配置行程開關或接近開關，從而實現整個系統的控制。

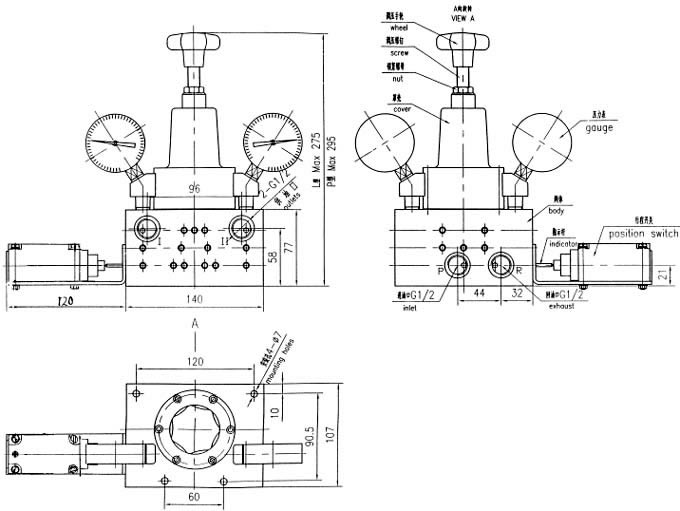

二、功能和結構說明
本閥為二位四通自動液壓換向閥，上平面設有兩塊壓力表和調壓手輪。換向壓力由手輪調節，順時針壓力升高，反之壓力降低。本閥門進油口P與泵出油口連接，回油口R接貯油桶，供油口Ⅰ、Ⅱ分別與兩條供油管路連接。工作時當Ⅰ路油壓達設定壓力，換向閥自動切換到Ⅱ路，這樣潤滑泵就能循環往復地向兩條管路供送潤滑脂。
三、技術參數
型號 |
公稱壓力Mpa |
額定流量ml/min |
換向壓力Mpa |
介質 |
重量kg |
ZYP-P5 |
40 |
220 |
1-35 |
潤滑油和潤滑脂 |
6.8 |
ZYP-P10 |
40 |
455 |
1.5-35 |
(NLGI0#-2#) |
11.7 |
|
