CLQ型磁過濾器(0.1MPa)

一、使用條件

　　CLQ型磁過濾器適用于稀油潤滑系統，它安裝在稀油站回油管的末端，稀油潤滑系統的回油經過磁過濾器流進油箱，它能濾出其它過濾器無法濾出的細小磁性雜質。
　　經過磁過濾器的油流速度推薦為0.23～0.59m/s。
　　NR-93 磁串為磁過濾器的磁芯。

二、技術參數

型號	公稱壓力MPa	公稱通徑DN(mm)	公稱流量L/min	重量kg
CLQ-25	0.1	25	10	10
CLQ-50		50	63	29
CLQ-80		80	125	57
CLQ-125		125	250	77
CLQ-150		150	400	105
CLQ-200		200	630	177
CLQ-250		250	1000	248
CLQ-300		300	1600	417

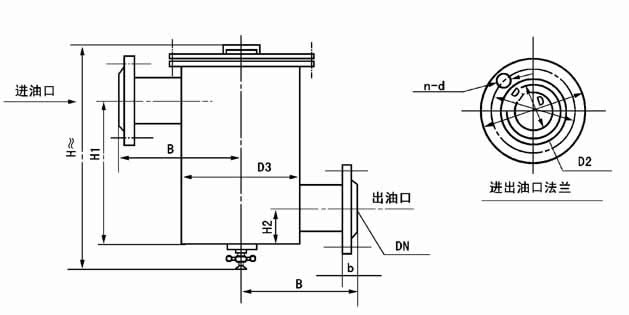

三、外形尺寸

型號	DN	D	D1	D2	D3	H≈	H1	H2	B	d	n	b
CLQ-25	25	115	85	65	150	405	250	50	140	14	4	18
CLQ-50	50	160	125	100	190	558	360	65	180	18	4	18
CLQ-80	80	195	160	135	290	605	355	80	230	18	4	20
CLQ-125	125	245	210	185	330	665	390	105	265	18	8	24
CLQ-150	150	280	240	210	400	700	410	120	300	23	8	24
CLQ-200	200	335	295	265	505	770	435	150	355	23	8	24
CLQ-250	250	390	350	320	600	900	525	180	425	23	12	26
CLQ-300	300	440	400	368	756	1045	635	230	500	23	12	28

　　連接法蘭按JB 81-59的規定(PN=1MPa)

四、標記示例

　　公稱通徑為50mm 的磁過濾器
　　CLQ-50　過濾器
