一、應用范圍及結構特點
|
XYHZ系列稀油潤滑裝置，適用于冶煉、軋制、礦山、電力、石化、建材等機械設備的稀油循環潤滑系統中；其工作介質粘度等級為N22～460的工業潤滑油。
Q≤800L/min的裝置為整體式結構，在制造廠內組裝試驗合格后出廠；Q＞800L/min的裝置為分體式結構，在制造廠內組裝試驗后解體散件出廠，再到用戶現場進行二次組裝。Q≥1000L/min的裝置，具體結構依據用戶要求設計。 |
| |
| 二、技術參數 |
公稱
流量L/min |
油箱容積m3 |
電動機 |
過濾
能力L/min |
換熱
面積
m2 |
冷卻水管通徑mm |
冷卻水
耗 量m3/h |
電加熱器功率kW |
壓力罐容量
m3 |
蒸氣
耗量kg/h |
蒸氣管通徑
mm |
出油口通徑
mm |
回油口通徑
mm |
重量
kg |
極數P |
功率kW |
6.3 |
0.25 |
4 |
0.75 |
110 |
1.3 |
15 |
0.6 |
3 |
- |
- |
- |
15 |
32 |
375 |
10 |
0.6 |
400 |
16 |
0.5 |
4 |
1.1 |
3 |
25 |
1.5 |
6 |
- |
- |
- |
25 |
50 |
500 |
25 |
1.5 |
530 |
40 |
1.25 |
2:4:6 |
2.2 |
270 |
6 |
32 |
3.6 |
12 |
- |
- |
- |
32 |
65 |
1000 |
63 |
7 |
3.8 |
1050 |
100 |
2.5 |
4:6 |
4 |
680 |
13 |
50 |
6 |
18 |
- |
- |
- |
50 |
80 |
1650 |
125 |
5.5 |
15 |
7.5 |
1700 |
160 |
4.0 |
2:4:6 |
5.5 |
19 |
65 |
9.6 |
24 |
- |
- |
- |
65 |
125 |
2050 |
200 |
7.5 |
23 |
12 |
2100 |
250 |
6.3 |
2:4:6 |
11 |
1300 |
30 |
65 |
15 |
36 |
- |
- |
- |
80 |
150 |
2950 |
315 |
37 |
19 |
3000 |
400 |
10.0 |
2:6 |
15 |
55 |
65 |
24 |
48 |
- |
- |
- |
80 |
200 |
3800 |
500 |
30 |
3850 |
630 |
16.0 |
2:4:6 |
18.5
18.5
30 |
2300 |
70 |
80 |
38 |
48 |
- |
- |
- |
100 |
250 |
5700 |
800 |
90 |
48 |
5750 |
1000 |
31.5 |
2:4:6 |
30 |
2800 |
120 |
150 |
90 |
- |
3 |
180 |
60 |
125 |
250 |
- |
1250 |
40.0 |
2:4:6 |
37 |
4200 |
120 |
150 |
113 |
- |
4 |
220 |
60 |
125 |
250 |
- |
1600 |
50.0 |
2:4:6 |
45 |
6800 |
160 |
200 |
144 |
- |
5 |
260 |
60 |
150 |
300 |
- |
2000 |
63.0 |
2:4:6 |
55 |
9000 |
200 |
200 |
180 |
- |
6.3 |
310 |
60 |
200 |
400 |
- |
|
| 注：表中過濾能力是在過濾精度0.08mm,介質粘度46×10.5m2/s。濾油壓差△P=0.02MPa條件下的理論值。 |
項 目 |
單位 |
參數值 |
備 注 |
裝置公稱壓力 |
MPa |
0.5 |
|
裝置介質粘度 |
m2/s |
2.2×10-5～46×10-5 | |
過濾精度 |
mm |
0.08～0.13 | |
冷
卻
器 |
|
℃ |
≤30 | |
進水壓力 |
MPa |
0.4 |
如采用江河水冷卻，需經過濾 |
進油溫度 |
℃ |
≤50 |
沉淀處理 |
油溫度 |
℃ |
≥8 | |
加
熱
方
式 |
電加熱 |
- |
- |
用于Q≤800L/min裝置 |
蒸
汽
加
熱 |
蒸汽溫度 |
℃ |
≥133 |
|
| 蒸汽壓力 |
MPa |
0.3 |
用于Q≥1000L/min裝置 |
| 公稱流量 |
- |
- |
|
裝置油介質工作溫度 |
℃ |
40±5 9 | |
|
| |
| 三、裝置原理圖 |
|

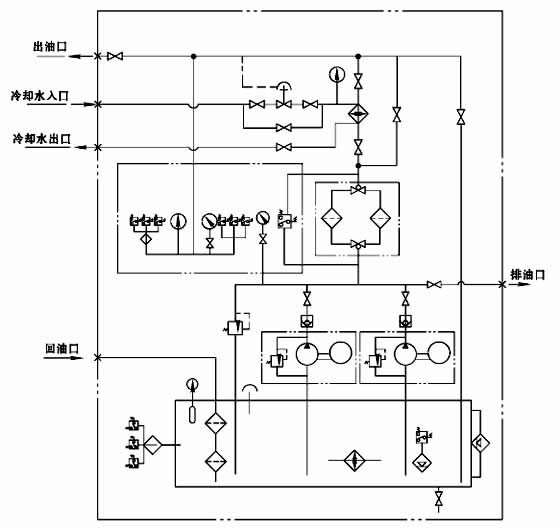

圖1 Q≤800L/min用自力式溫調閥的裝置系統圖 |
|
圖2 Q≤800L/min用溫度調節器的裝置系統圖 |
|

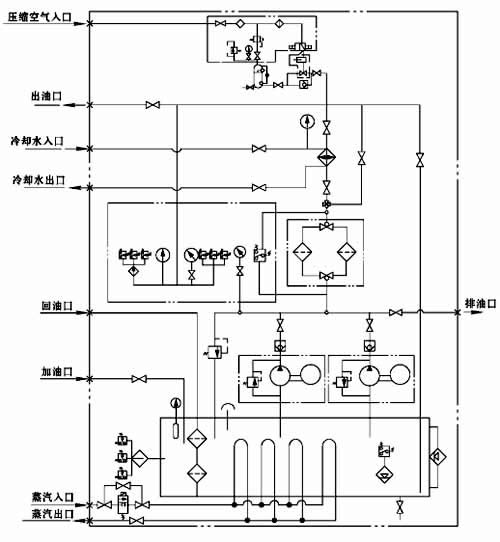

圖3 Q≥1000L/min用自力式溫調閥的裝置系統圖 |
|
圖4 Q≥1000L/min用溫度調節器的裝置系統圖 |
| |
| |
| |
| |
|
| |
|
